Det kombinerade överspänningsskyddet spelar ut sina styrkor framför allt i industriella lågspänningsställverk. Den erbjuder samtidigt åskskyddspotentialutjämning och slutenhetsskydd. I industrinät med nätsekundärström från upp till 100 kA används den för åskskyddsklass 1 till 4.

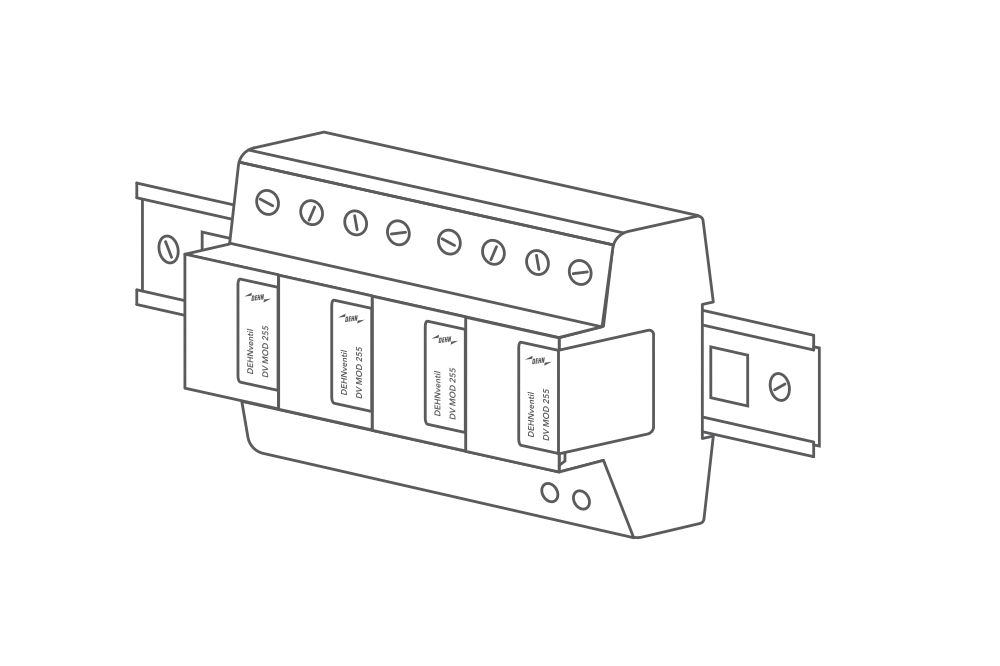

Vid insticksledning med maximal försäkring reduceras den hitintills nödvändiga för-säkringen från 315 till 250 A. Detta ger mer plats i anslutningsrum i lågspänningsställverk. Ytterligare en fördel: Kortare kabellängder till anslutning av det kombinerade överspänningsskyddet möjliggör användning av mindre NH1-säkringsseparatorer istället för tidigare nödvändiga NH2-separatorer. 

I jämförelse med föregångarmodellen har DEHNventil M2 halva bredden. Den vanliga kabelgenomföringen med dubbelklämma är därför inte längre möjlig. Om du föredrar detta anslutningssätt ska du använda STAK 25 (E 5279035) för säker ledning av driftstömmar upp till 100 A. 

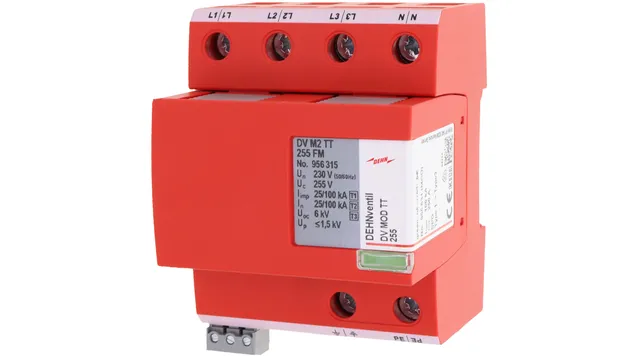

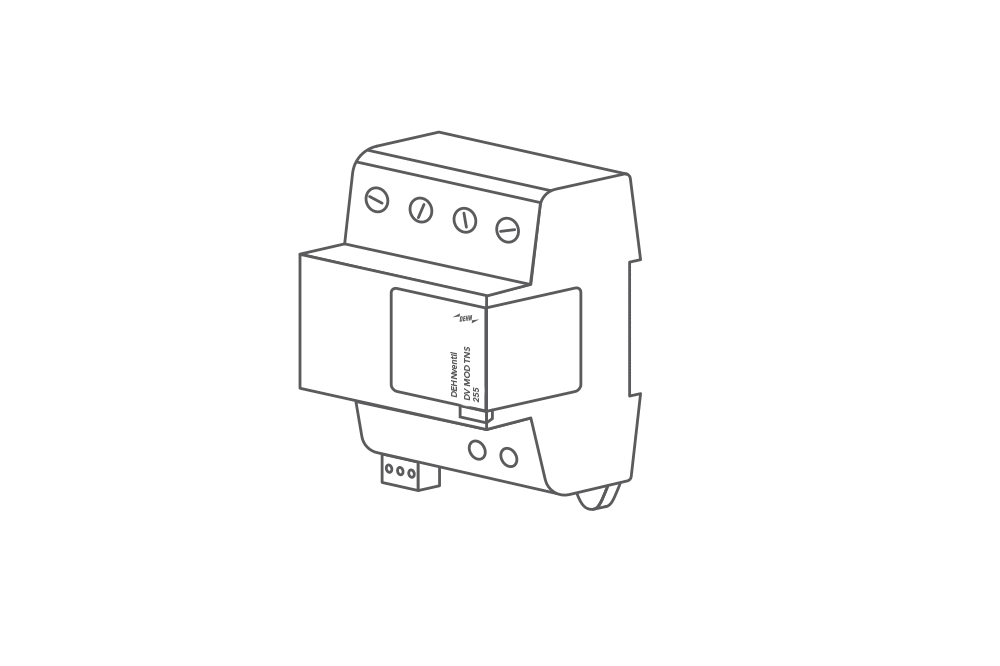

Den nya DEHNventil M2 erbjuder fördelarna:

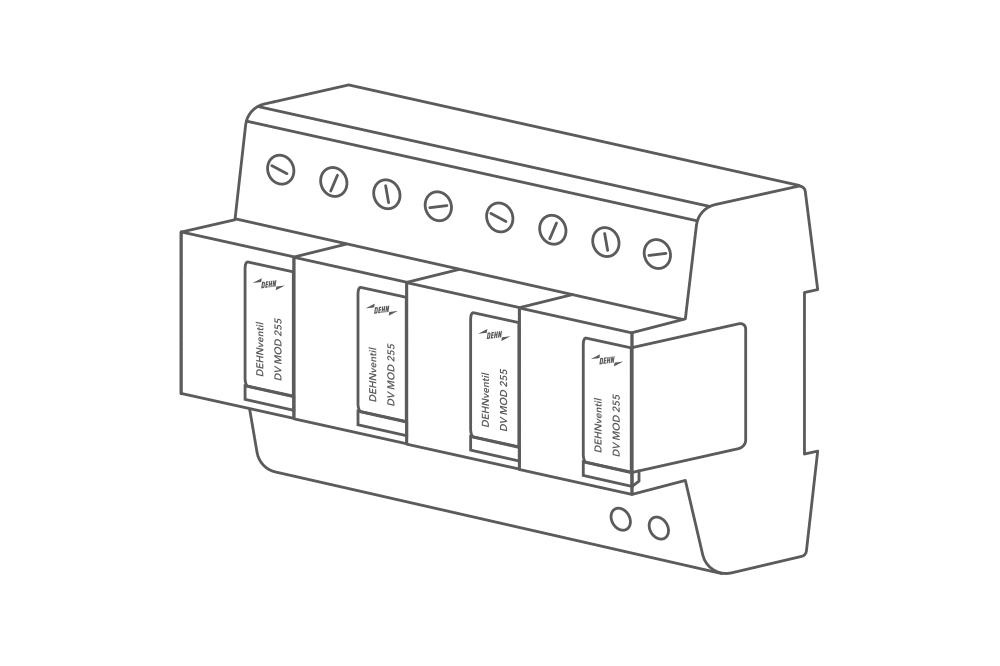

• Halva byggnadsbredden till DEHNventil M: 4 modulsbredder 
• Komfortabel mekanism för enkelt modulbyte
• Enkel modul: En modul till överspänningsskyddets hela krets
• FM alltid inkluderad
• Roterad montering möjlig: 180° rotation
• Max. för-säkring: 250 A - Ytterligare plastbesparing tack vare mindre säkringslastfrånskiljare NH1 (istället för NH2) 

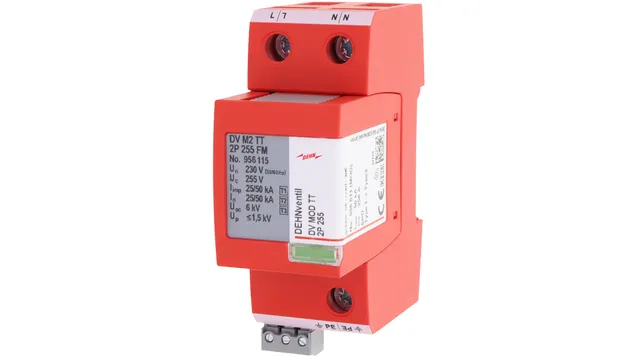

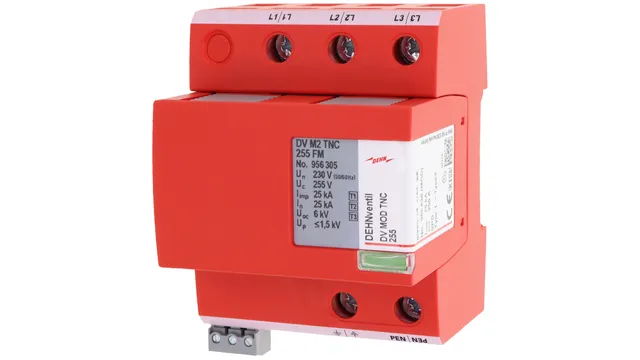

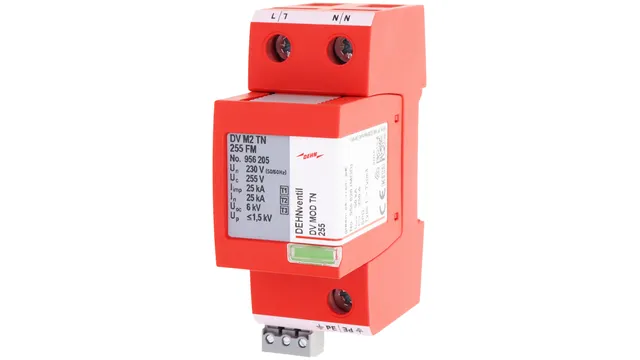

• 3 varianter istället för 10

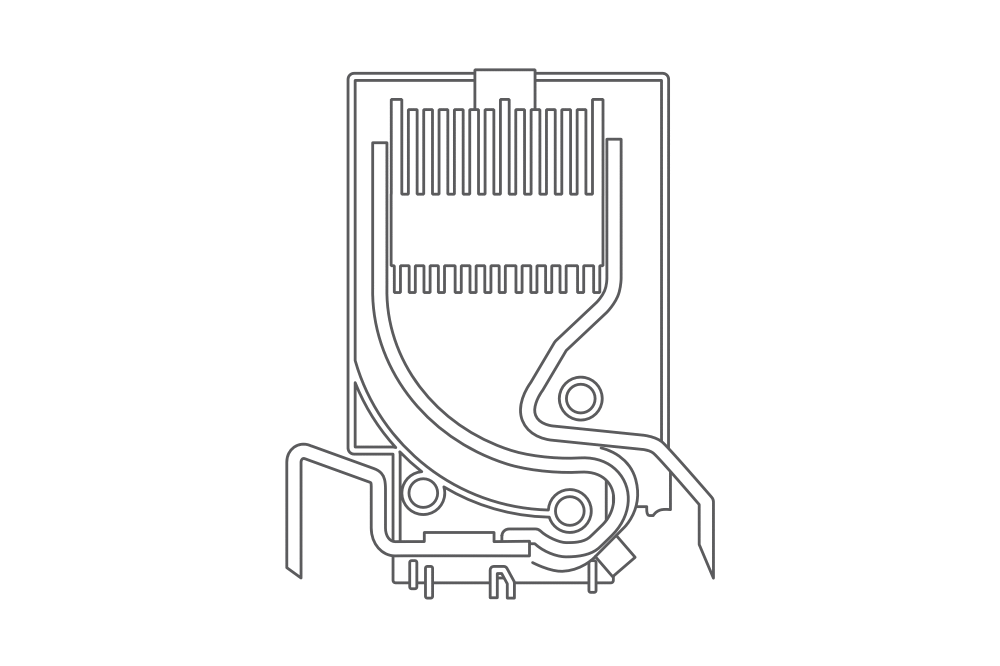

• Kombinerat överspänningsskydd typ 1+2+3 med RAC-gnistgapsteknik

Nej, detta är ett exempel för en monteringshjälp. Den tillverkas vanligen av ställverkstillverkarna själva och är till för att förenkla monteringen. Om du behöver mer information, kontakta oss gärna. Kontaktuppgifter finns i slutet av sidan.

Nej, anslutning och säker drift är möjlig genom burklämmorna som används utan ändhylsor. 

DEHNventil M2 är ett kombinerat överspänningsskydd av typ 1+2+3 testat enligt SS EN 61643-11. Därför måste även respektive värde för testspänningen för typ 3 testningen visas. Denna UOC-uppgift motsvarar i detta sammanhang värdet för typ 3-testspänningen. Detta värde definieras som ”Tomgångspänning för hybridgeneratorn vid anslutningspunkten för testet“ och motsvarar 6kV vid DEHNventil M2. 

Nätföljdströmmen Ifi är enligt SS EN 61643-11 den opåverkade kortslutningsströmmen, som kan avbrytas självständigt av SPD och utan separation. Idealiskt ska detta värde vara större än eller samma som kortslutningsmotståndet Isccr. Detta är den högsta opåverkade kortslutningsströmmen för det elektriska nätet, för vilket överspänningsskyddet mäts i samband med dess angivna frånkopplingsanordning (SS EN 61643-11). DEHNventil M2 kan radera en följdström på upp till 100 kAeff självständigt

Det kombinerade överspänningsskyddet DEHNventil M2 kan användas i ställverk med prospektiva kortslutningsströmmar större än 50 kAeff. En ytterligare testning har därutöver visat möjligheten till en användning upp till en maximal prospektiv kortslutningsström på 100 kAeff (220 kApeak). 

Användningen och anslutningen av överspänningsskyddet regleras i SS 4364000 och SS EN IEC 62305. För överspänningsskydd av typ 1 krävs här en anslutning till skyddsledare i kundens anläggning såväl som till huvudjordningsskenan/huvudjordningsklämman. Båda anslutningarna är genomförda på bilden: Skyddsledaranslutningen sker via den jordade monteringsplattan (höger anslutning till DEHNventil M2), anslutning till huvudjordningsskenan (vänster anslutning till PE-samlingsskena).  

Observera: I industriella ställverk med tvärsnitt över 150 mm2 kan man avstå från en separat sammankoppling av överspänningsskyddet med huvudjordningsskenan, eftersom dessa redan är sammankopplade med en anslutningsledning och ett motsvarande tvärsnitt. Detta beskrivs också i broschyr ”Skydd vid överspänningar i lågspänningsställverk” (sida 21, fråga 6), vilken är publicerad av ZVEH. 

Monteringsplattan som visas på bilden är inte av aluminium. Här handlar det om tennöverdraget kopparmaterial (Cu/gal Sn). Galvaniskt tennöverdragna komponenter används som korrosionsskydd och finns t.ex. i kabelskor av koppar. I bilden som visas utgör PE-samlingsskenan (Cu) och monteringsplattan (Cu/gal Sn) inte en materialkombination som är känslig för korrosion. 

Alla skruv- och skruvfria klämanslutningar omfattas av SS EN 60999-1. Normen fastställer att anslutningarna måste konstrueras av tillverkarna på ett sådant sätt att alla oförberedda ledartyper kan anslutas.

Klämmorna som används i larmkontakterna och för anslutning av DEHNventil M2 är så kallade ”hissklämmor”. Eftersom detta säkerställer kontakt över hela ytan även med flerledarkablar rekommenderar vi anslutningen utan ändhylsor. Du hittar också anslutningsexemplet i våra installationsanvisningar. Installationsanvisningen hittar du i tekniska data för våra DEHNventil M2-produkter. 

DEHNventil finns även för 40 mm samlingsskensystem: Det kombinerade överspänningsskyddet DEHNventil ZP TNC (Art.-Nr. 900 390) är särskilt för 40 mm samlingsskenans anslutningsfält för mätarplatsen. DEHNventil ZP kan användas för byggnader med yttre åskskydd i åskskyddsklasserna I och II. I (bostads-) byggnader med yttre åskskydd i åskskyddsklasserna III/IV resp. i bostadsbyggnader utan yttre åskskydd kan vår beprövade DEHNshield ZP-produktportfölj, t.ex. DSH ZP 2 SG TT 255 användas.
