Colliers de serrage pour zones EX 1/21, 2/22

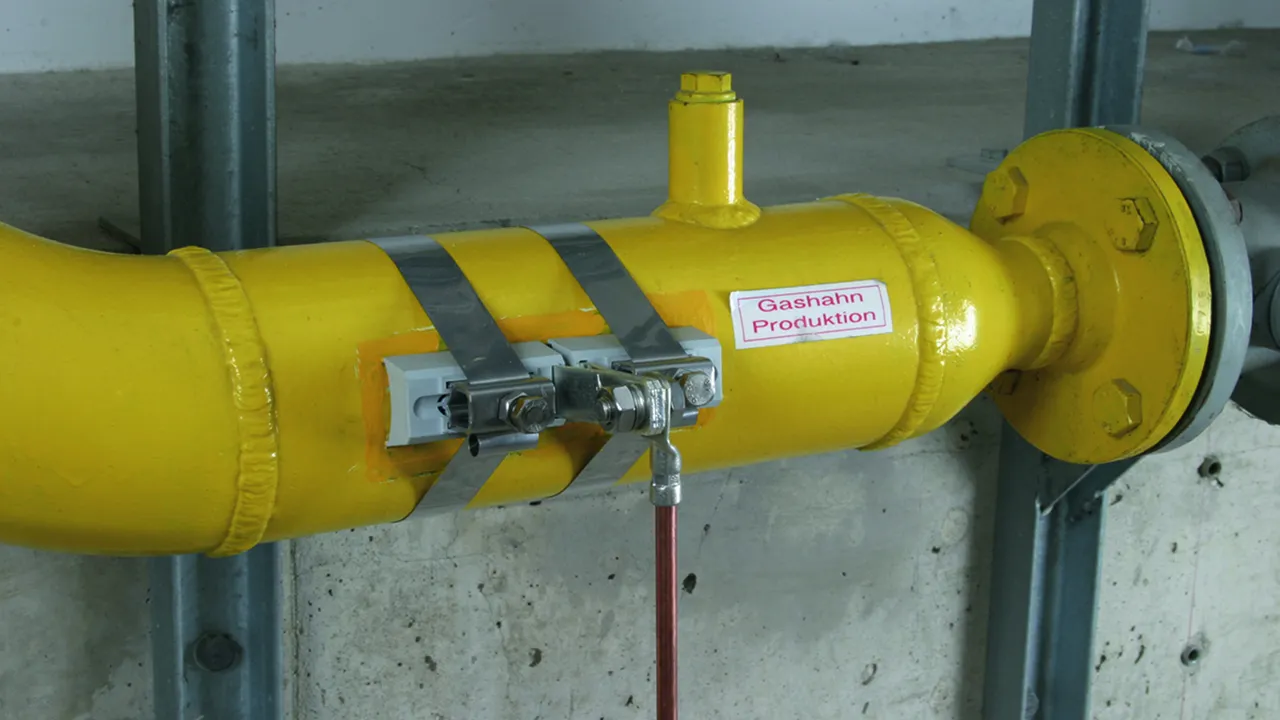

Jusqu’à présent, les raccordements pour la liaison équipotentielle et l’équilibrage de potentiel pour la protection contre la foudre dans les zones à risque d’explosion étaient souvent soudés ou réalisés avec des douilles filetées. L’installation de colliers n’était autorisée que dans les cas où la prévention de décharges générées par des courants de foudre pouvait être prouvée. Pour ce type de collier de serrage, DEHN a prouvé l’absence d’étincelles en cas de sollicitation par un courant de foudre. En réalisant le test selon la norme EN 62561-1 : Prescriptions pour les composants de connexion (bornes et jonctions) dans une atmosphère explosive, l’absence d’étincelles sur l’échantillon lors de la sollicitation par un courant de foudre allant jusqu’à 50 kA (10/350 μs) a été prouvée. La structure de ce nouveau type de collier de serrage breveté pour les zones à risque d’explosion garantit, d’une part, un contact électrique sûr via deux étriers de contact, et d’autre part, une fixation mécanique pour chaque étrier réalisée au moyen d’une tête de serrage isolée. Le kit de montage (référence 540902), disponible séparément, est nécessaire pour la précontrainte spéciale de la bande de serrage.

Pour le collier de serrage Ex, les raccordement suivants sont possibles :
– Conducteur rond en Cu, St/tZn, Alu, INOX de Ø8/10 mm ou conducteur multibrins en cuivre d’une section transversale de 16-35 mm2 avec cosse de câble à compression en E-Cu (DIN 46235)
– Conducteur plat en cuivre de dimensions minimales de 20 x 2,5 mm avec un perçage de Ø10,5 mm

Typ EX BRS 27

Plage de serrage de Ø6-27 mm (3/4").

1 Product

Part No. 540821 EX BRS 27

GTIN 4013364123724, Customs tariff No. (EU): 85359000, Gross weight: 238.00 g, PU: 1.00 pièce(s)

Images

Additional information

Colliers de serrage pour les zones à risque d’explosion EX BRS 27
Collier de serrage pour les zones à risque d’explosion
pour assurer le contact électrique de tubes
dans des zones à risque d’explosion, en application
de l’équilibrage de potentiel pour la protection contre la foudre
selon EN 62305-3.
Utilisation dans les zones à risque d’explosion
Ex 1 et 2 (gaz, vapeurs, brouillards) ainsi que
les zones Ex 21 et 22 (poussières)
Kit de montage nécessaire (référence 540902)
disponible séparément
Courant de foudre (10/350 µs) Cu Ø6-12 mm: 10 kA
Courant de foudre (10/350 µs) Cu Ø12-27 mm (3/4"): 20 kA
Courant de foudre (10/350 µs) Cu Ø27 mm (3/4"): 25 kA
Courant de foudre (10/350 µs) St/tZn Ø17-27 mm (3/4"): 25 kA
Courant de foudre (10/350 µs) INOX Ø6-12 mm: 10 kA
Courant de foudre (10/350 µs) INOX Ø12-27 mm (3/4"): 12 kA
Courant de foudre (10/350 µs) INOX Ø27 mm (3/4"): 25 kA
Plage de serrage - tube Ø: 6-27 mm (3/4")
Matériau - corps du collier: polyamide
Matériau - tête de serrage / bande: INOX
Matériau - pièce de contact: Ms/gal Sn
Normes: en référence à la norme NF EN 62561-1

produit : DEHN
Type: EX BRS 27
Référence: 540821
ou équivalent

Certificates



Technical data

Courant de foudre (10/350 µs) Cu Ø6-12 mm (Iimp ) 10 kA
Courant de foudre (10/350 µs) Cu Ø12-27 mm (3/4") (Iimp ) 20 kA
Courant de foudre (10/350 µs) Cu Ø27 mm (3/4") (Iimp ) 25 kA
Courant de foudre (10/350 µs) St/tZn Ø17-27 mm (3/4") (Iimp ) 25 kA
Courant de foudre (10/350 µs) INOX Ø6-12 mm (Iimp ) 10 kA
Courant de foudre (10/350 µs) INOX Ø12-27 mm (3/4") (Iimp ) 12 kA
Courant de foudre (10/350 µs) INOX Ø27 mm (3/4") (Iimp ) 25 kA
Raccordement M8
Plage de serrage - tube Ø 6-27 mm (3/4")
Matériau - corps du collier polyamide
Matériau - tête de serrage / bande INOX
Matériau - pièce de contact Ms/gal Sn
Normes en référence à la norme NF EN 62561-1

Product 540821 was added to Notepad.

Go to Notepad

Product 540821 was added to the cart.

Go to Web-Shop

Typ EX BRS 90 / 300 / 500

Type EX BRS 90 réf. 540 801 plage de serrage de Ø27 (3/4") jusqu’à 89 mm (3").
Type EX BRS 300 réf. 540 803 plage de serrage de Ø89 (3") jusqu’à 300 mm.
Type EX BRS 500 réf. 540 805 plage de serrage de Ø300 jusqu’à 500 mm.

3 Products

Part No. 540801 EX BRS 90

GTIN 4013364115460, Customs tariff No. (EU): 85359000, Gross weight: 583.00 g, PU: 1.00 pièce(s)

Images

Additional information

Colliers de serrage pour les zones à risque d’explosion EX BRS 90
Collier de serrage pour les zones à risque d’explosion
pour assurer le contact électrique de tubes
dans des zones à risque d’explosion, en application
de l’équilibrage de potentiel pour la protection contre la foudre
selon EN 62305-3.
Utilisation dans les zones à risque d’explosion
Ex 1 et 2 (gaz, vapeurs, brouillards) ainsi que
les zones Ex 21 et 22 (poussières)
Kit de montage nécessaire (référence 540902)
disponible séparément
Courant de foudre (10/350 µs) Cu: 50 kA
Courant de foudre (10/350 µs) St/tZn: 50 kA
Courant de foudre (10/350 µs) INOX: 25 kA
Classe de tenue au courant de foudre selon NF EN 62561-1: N
Plage de serrage - tube Ø: 27-89 mm (3/4-3")
Matériau - corps du collier: polyamide
Matériau - tête de serrage / bande: INOX
Matériau - pièce de contact: Cu/gal Sn
Normes: NF EN 62561-1

produit : DEHN
Type: EX BRS 90
Référence: 540801
ou équivalent

Certificates



Technical data

Courant de foudre (10/350 µs) Cu (Iimp ) 50 kA
Courant de foudre (10/350 µs) St/tZn (Iimp ) 50 kA
Courant de foudre (10/350 µs) INOX (Iimp ) 25 kA
Classe de tenue au courant de foudre selon NF EN 62561-1 N
Raccordement M10
Plage de serrage - tube Ø 27-89 mm (3/4-3")
Matériau - corps du collier polyamide
Matériau - tête de serrage / bande INOX
Matériau - pièce de contact Cu /gal Sn
Normes NF EN 62561-1

Product 540801 was added to Notepad.

Go to Notepad

Product 540801 was added to the cart.

Go to Web-Shop

Part No. 540803 EX BRS 300

GTIN 4013364115477, Customs tariff No. (EU): 85359000, Gross weight: 645.50 g, PU: 1.00 pièce(s)

Images

Additional information

Colliers de serrage pour les zones à risque d’explosion EX BRS 300
Collier de serrage pour les zones à risque d’explosion
pour assurer le contact électrique de tubes
dans des zones à risque d’explosion, en application
de l’équilibrage de potentiel pour la protection contre la foudre
selon EN 62305-3.
Utilisation dans les zones à risque d’explosion
Ex 1 et 2 (gaz, vapeurs, brouillards) ainsi que
les zones Ex 21 et 22 (poussières)
Kit de montage nécessaire (référence 540902)
disponible séparément
Courant de foudre (10/350 µs) Cu: 50 kA
Courant de foudre (10/350 µs) St/tZn: 50 kA
Courant de foudre (10/350 µs) INOX: 50 kA
Classe de tenue au courant de foudre selon NF EN 62561-1: N
Plage de serrage - tube Ø: 89 (3")-300 mm
Matériau - corps du collier: polyamide
Matériau - tête de serrage / bande: INOX
Matériau - pièce de contact: Cu/gal Sn
Normes: NF EN 62561-1

produit : DEHN
Type: EX BRS 300
Référence: 540803
ou équivalent

Certificates



Technical data

Courant de foudre (10/350 µs) Cu (Iimp ) 50 kA
Courant de foudre (10/350 µs) St/tZn (Iimp ) 50 kA
Courant de foudre (10/350 µs) INOX (Iimp ) 50 kA
Classe de tenue au courant de foudre selon NF EN 62561-1 N
Raccordement M10
Plage de serrage - tube Ø 89 (3")-300 mm
Matériau - corps du collier polyamide
Matériau - tête de serrage / bande INOX
Matériau - pièce de contact Cu /gal Sn
Normes NF EN 62561-1

Product 540803 was added to Notepad.

Go to Notepad

Product 540803 was added to the cart.

Go to Web-Shop

Part No. 540805 EX BRS 500

GTIN 4013364128873, Customs tariff No. (EU): 85359000, Gross weight: 846.00 g, PU: 1.00 pièce(s)

Images

Additional information

Colliers de serrage pour les zones à risque d’explosion EX BRS 500
Collier de serrage pour les zones à risque d’explosion
pour assurer le contact électrique de tubes
dans des zones à risque d’explosion, en application
de l’équilibrage de potentiel pour la protection contre la foudre
selon EN 62305-3.
Utilisation dans les zones à risque d’explosion
Ex 1 et 2 (gaz, vapeurs, brouillards) ainsi que
les zones Ex 21 et 22 (poussières)
Kit de montage nécessaire (référence 540902)
disponible séparément
Courant de foudre (10/350 µs) St/nu: 50 kA
Courant de foudre (10/350 µs) INOX: 50 kA
Classe de tenue au courant de foudre selon NF EN 62561-1: N
Plage de serrage - tube Ø: 300-500 mm
Matériau - corps du collier: polyamide
Matériau - tête de serrage / bande: INOX
Matériau - pièce de contact: Cu/gal Sn
Normes: NF EN 62561-1

produit : DEHN
Type: EX BRS 500
Référence: 540805
ou équivalent

Certificates



Technical data

Courant de foudre (10/350 µs) St/nu (Iimp ) 50 kA
Courant de foudre (10/350 µs) INOX (Iimp ) 50 kA
Classe de tenue au courant de foudre selon NF EN 62561-1 N
Raccordement M10
Plage de serrage - tube Ø 300-500 mm
Matériau - corps du collier polyamide
Matériau - tête de serrage / bande INOX
Matériau - pièce de contact Cu /gal Sn
Normes NF EN 62561-1

Product 540805 was added to Notepad.

Go to Notepad

Product 540805 was added to the cart.

Go to Web-Shop

Corps du collier séparé

A combiner avec bande de serrage (réf. 540 901), plages de serrage Ø27 (3/4") jusqu’à 500 mm.

1 Product

Part No. 540810 SCK EX BRS ASSM10 V2A

GTIN 4013364115484, Customs tariff No. (EU): 85359000, Gross weight: 630.00 g, PU: 1.00 pièce(s)

Images

Additional information

Colliers de serrage pour les zones à risque d’explosion avec corps de serrage séparé
Collier de serrage pour les zones à risque d’explosion
pour assurer le contact électrique de tubes
dans des zones à risque d’explosion, en application
de l’équilibrage de potentiel pour la protection contre la foudre
selon EN 62305-3.
Utilisation dans les zones à risque d’explosion
Ex 1 et 2 (gaz, vapeurs, brouillards) ainsi que
les zones Ex 21 et 22 (poussières)
Corps de serrage séparé
à connecter avec une bande de serrage sans fin (référence 540 901)
Zones de serrage de 3/4' à D=300 mm
Kit de montage nécessaire (référence 540902)
disponible séparément
Courant de foudre (10/350 µs) Cu: 50 kA
Courant de foudre (10/350 µs) St/tZn: 50 kA
Courant de foudre (10/350 µs) INOX: 25 kA
Classe de tenue au courant de foudre selon NF EN 62561-1: N
Plage de serrage - tube Ø: 27 (3/4")-500 mm
Matériau - corps du collier: polyamide
Matériau - tête de serrage / bande: INOX
Matériau - pièce de contact: Cu/gal Sn
Normes: NF EN 62561-1

produit : DEHN
Type: SCK EX BRS ASSM10 V2A
Référence: 540810
ou équivalent

Certificates



Technical data

Courant de foudre (10/350 µs) Cu (Iimp ) 50 kA
Courant de foudre (10/350 µs) St/tZn (Iimp ) 50 kA
Courant de foudre (10/350 µs) INOX (Iimp ) 25 kA
Classe de tenue au courant de foudre selon NF EN 62561-1 N
Raccordement M10
Plage de serrage - tube Ø 27 (3/4")-500 mm
Matériau - corps du collier polyamide
Matériau - tête de serrage / bande INOX
Matériau - pièce de contact Cu /gal Sn
Normes NF EN 62561-1
